第1回はAzureネットワークの概要
第2回は実際に構築する場合の手順について解説しました。
今回は、Azure Firewallについて紹介します。
概要
AzureFirewallとは
マイクロソフト社では以下のように説明しています。| Azure Firewall は、Azure Virtual Network リソースを保護するクラウドベースのマネージド ネットワーク セキュリティ サービスです。 組み込みの高可用性とクラウドの無制限のスケーラビリティを備えた、完全にステートフルなサービスとしてのファイアウォールです。サブスクリプションと仮想ネットワークをまたいでアプリケーションとネットワークの接続ポリシーを一元的に作成、適用、記録できます。 |
ファイアウォールと聞くと、馴染みのある「Windows ファイアウォール」を思い浮かべると思いますが、
AzureFirewallは、ネットワーク全体やサブネット全体を一括で管理することができ、状況に応じて柔軟に対応もしてくれる製品
といったところでしょうか。
料金
料金はデプロイが完了した時点から発生し、1時間140円です。これ以外に通信量に応じて料金が発生します。フル運用した場合1日で3,360円、1か月で10万円ほど費用として掛かります。
以下のコマンドをCloudShell上から操作する事で、Azurefirewallの停止と起動を操作できます。検証環境やコストが気になる方はご使用ください。
停止時コマンド
| $azfw = Get-AzFirewall -Name ”（ファイアウォール名）" -ResourceGroupName "（リソースグループ名）" |
| $azfw.Deallocate() |
| Set-AzFirewall -AzureFirewall $azfw |
停止した場合は、いくつかの項目が「-」になります。
起動時コマンド
| $azfw = Get-AzFirewall -Name ”（ファイアウォール名）" -ResourceGroupName "（リソースグループ名）" |
| $vnet = Get-AzVirtualNetwork -ResourceGroupName "（リソースグループ名）" -Name "（仮想ネットワーク名）" |
| $publicip1 = Get-AzPublicIpAddress -Name "（パブリックIPアドレス名）" -ResourceGroupName "（リソースグループ名）" |
| //複数のパブリックIPアドレスを付与する場合は、$publicipの末尾数字を増やす事で対応可能。 |
| $azfw.Allocate($vnet,@($publicip1)) |
| //複数ある場合は、$publicip1以降を","で区切り増やす。 |
| Set-AzFirewall -AzureFirewall $azfw |
機能の紹介
次に、AzureFirewallの機能について紹介していきます。主に使用するのは以下の3か所です。
本機能の詳細な説明や動作は、後述の構築手順内で解説しています。
NATルールコレクション
インターネット接続を許可するルールを構成します。
ネットワークルールコレクション
送信元アドレス、宛先ポートなどを含むルールを構成します。
アプリケーションルールコレクション
サブネットアクセスできるFQDNを構成します。
課題
今回の課題は「WSUSをAzureに構築し、Firewallを用いて、必要な通信のみを通過させるようにする」
です。
構築
それでは、実際に構築していきます。事前準備
サブネットの追加
Azure Firewallを使用するには、仮想ネットワークに特定のサブネットの追加が必要になります。
１.ホームの「Azureサービス」または検索バーから「仮想ネットワーク」をクリックします。
２.使用する仮想ネットワークをクリックし、左メニューからサブネットをクリックします。
３.左上の「サブネット」から新規にサブネットを追加します。
名前は「AzureFirewallSubnet」、プレフィックスは「25以下」と定められています。
WSUSサーバーの構築
WSUSサーバーとなる仮想マシンを作成します。
設定はデフォルトでパブリックIPアドレスも付与してください。
サーバー構築やWSUSの設定は割愛します。
AzureFirewallの構築

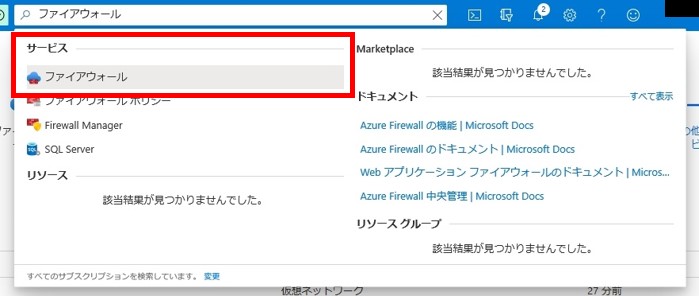

１.ホームの「Azureサービス」または検索バーから「ファイアウォール」をクリックします。２.左上の「追加」または中央の「ファイアウォールの作成」をクリックします。
３.「ファイアウォールの作成」画面で各設定を行います。
４.「確認および作成」で検証に成功したことを確認して「作成」をクリックします。
５.デプロイが完了したら、ファイアウォールの完成です。
しかし、これではファイアウォールが出来ただけで、仮想ネットワークや仮想マシンには何の影響もありません。
なので、仮想ネットワーク内の全ての通信が、ファイアウォールを経由するように設定します。
ルートテーブルの構築
ファイアウォールを経由させるには、ルートテーブルを使用します。ルートテーブルは、Azure既定の設定を変更する場合に使用する機能です。今回は仮想ネットワークの設定を変更するために使用します。
手順は以下の通りです。
１.検索バーからルートテーブルを検索し、クリックします。
２.ページ中央の「ルートテーブルの作成」または左上の「追加」から作成を始めます。
３.ファイアウォールが入っているリソースグループを選択し、「確認及び作成」から「作成」をクリックします。
４.デプロイが完了したことを確認します。
５.作成したルートテーブルをクリックし、左メニューから「ルート」をクリックします。

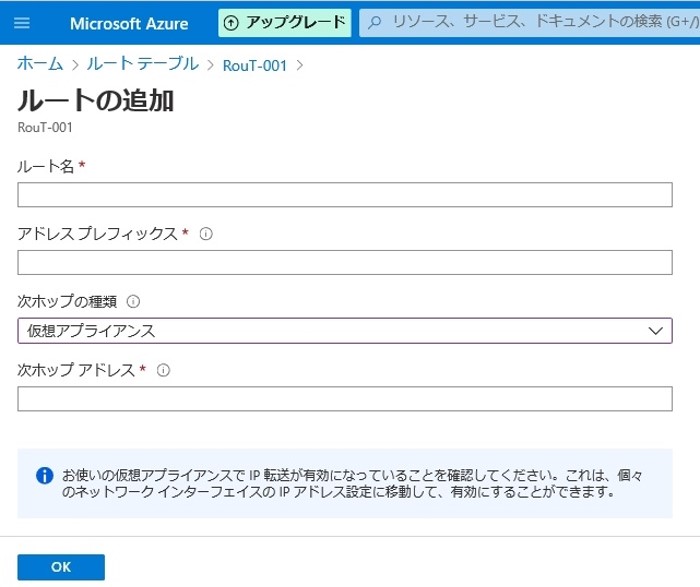

６.左上の「追加」をクリックし、以下に設定します。
| root名 | ： | 任意 |
| アドレスプレフィックス | ： | 0.0.0.0/0 |
| 次ポップの種類 | ： | 仮想アプライアンス |
| 次ポップアドレス | ： | ファイアウォールのプライベートIPアドレス |
この設定でインターネットに抜ける配信が全てファイアウォールを経由するようになります。
７.ルートテーブルをクリックし、左メニューから「サブネット」をクリックします。
８.左上の「関連付け」から、Azure Firewallが参加している仮想ネットワークとサブネットを選択し、「OK」をクリックします。
私の環境では「default」のサブネットにWSUSサーバーを構築したため、「defalut」を選択しました。
このサブネットの設定を行うことで、どの仮想ネットワークのサブネットがルートを使用するのか指定します。
このサブネットの設定を行うことで、どの仮想ネットワークのサブネットがルートを使用するのか指定します。
対象になった場合、RDPもFirewallによって制限されるため、仮想マシンへの接続が出来なくなります。
パブリックIPアドレスを付与していても、接続できなくなっている事が確認できます。
そのため、RDPができるよう作業をしなくてはなりません。
RDPの設定
RDPを有効化するには、ファイアウォールのNATルールコレクションから、IPアドレスやポートを指定する必要があります。手順は以下の通りです。

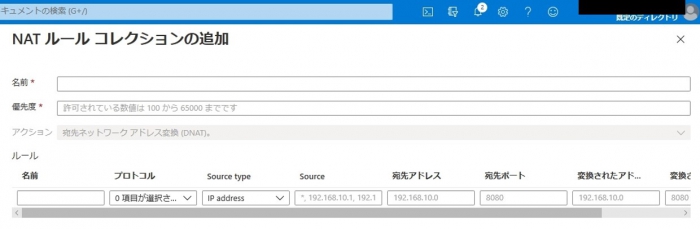

１.ファイアウォール＞ルール＞NATルールコレクションに移動し、「NATルールコレクションの追加」をクリックします。
２.各項目は以下を設定します。
| 名前 | ： | 任意 | ||
| 優先度 | ： | 任意（若い数字ほど優先度が高くなります） | ||
| ルール | ||||
| 名前 | ： | 任意 | ||
| プロトコル | ： | TDP | ||
| Source Type | ： | IP address | ||
| Source | ： | * または 接続元のパブリックIPアドレス | ||
| 宛先アドレス | ： | AzureFirewallに付与されているパブリックIPアドレス | ||
| 宛先ポート | ： | 3389 | ||
| 変換されたアドレス | ： | WSUSサ―バーのプライベートIPアドレス | ||
| 変換されたポート | ： | 3389 | ||
３.RDPが可能か接続します。
この時、接続先はファイアウォールのパブリックIPアドレスになります。
仮想マシンにパブリックIPアドレスを付与していても、それでは接続できないので気をつけてください。
接続が確認できたら、仮想マシンのパブリックIPアドレスは関連付けを解除してもかまいません。
WSUSサーバーには接続ができたと思います。
しかしこのままでは、WSUSのウィザードの進行や同期ができません。
理由は、WSUSの通信に必要なポートが空いておらず、インターネットへの接続ができないからです。
WSUSに必要な通信を設定するために、ネットワークルールコレクションと、アプリケーションルールコレクションの2つの方法があります。
AzureFirewallの設定
ネットワークルールコレクション
ネットワークルールでは、そのアプリケーションに必要なポートのみ指定します。WSUSで使用するポートはHTTPの80、HTTPSの443の２つです。
１.ファイアウォール＞ルール＞ネットワークルールコレクションに移動し、「ネットワークルールコレクションの追加」をクリックします。
２.各項目は以下を設定します。
| 名前 | ： | 任意 | ||
| 優先度 | ： | 任意（若い数字ほど優先度が高くなります） | ||
| ルール | ||||
| 名前 | ： | 任意 | ||
| プロトコル | ： | TDP | ||
| Source Type | ： | IP address | ||
| Source | ： | * または 接続元のパブリックIPアドレス | ||
| 宛先アドレス | ： | AzureFirewallに付与されているパブリックIPアドレス | ||
| 宛先ポート | ： | 3389 | ||
| 変換されたアドレス | ： | WSUSサ―バーのプライベートIPアドレス | ||
| 変換されたポート | ： | 3389 | ||
ネットワークルールコレクションの設定は以上のように簡単ですが、
特定のサイトのみに接続させたい要件がある場合は、もう1つの方法を使用します。
アプリケーションルールコレクション
アプリケーションルールで設定する場合は、プロトコル（http/https）とポート、FQDNをそれぞれ指定します。HTTP:80、HTTPS:443以外に、以下のサイトに繋がる許可が必要です。
必要な接続はこちらで確認できます。
１.ファイアウォール＞ルール＞アプリケーションルールコレクションに移動し、「アプリケーションルールコレクションの追加」をクリックします。
２.各項目は以下を設定します。
| 名前 | ： | 任意 | ||
| 優先度 | ： | 任意（若い数字ほど優先度が高くなります） | ||
| ルール | ||||
| 名前 | ： | 任意 | ||
| Source Type | ： | TDP | ||
| Source | ： | IP address | ||
| プロトコルポート | ： | http:80または、http:443 | ||
| ターゲットのFQDN | ： | 指定されているURLの「https://」以降 | ||
コレクションが多いほど、設定に手間と時間がかかりますが、指定したFQDN以外のインターネット接続はできなくなり、セキュリテイレベルが向上します。
ルールコレクションは、接続要件に合ったものを選んでください。
これで、WSUSの通信が通るようになり、Azure上にWSUSを構築できるようになりました。
まとめ
今回は、AzureFirewallについて紹介、構築いたしました。構築が複雑で、ルートテーブルやファイアウォールを複数回操作しましたが、
AzureFirewallの機能性が理解できたと思います。
