Copilot for Microsoft365にフローチャートとシーケンス図を読み込ませてみた
DXソリューション営業本部の高山です。
今回は、"Mermaid記法" で作成したフローチャートやシーケンス図をMicrosoft 365 Copilot (以降 M365 Copilot と呼称)に読み込ませ、それらの図について質問することで、適切な回答が得られるかを検証します。
複雑な描画ソフトウェアを使わなくても、簡単なテキスト記述だけで、以下のような様々な種類の図を自動的に生成できます。
Mermaid記法でフローチャート図を記載した例
フローチャート図で表した場合
この様に知識が無くてもM365 Copilotのサポートを受けることでMermaid記法でフローチャートを作成することが出来ました。
フローチャートと同様に、Microsoft 365 Copilotのサポートを活用することで、Mermaid記法によるシーケンス図の作成も可能であることを確認しました。
「修正したいけど、またCopilotに指示するのは面倒…」
そんな時は、Microsoft Loopの機能を活用することで、再依頼せずにその場で内容を修正することが可能です。
※Microsoft Loopの詳細については、Microsoft公式サイトをご参照ください。
Microsoft Loop の概要
また、Microsoft Loopは昨年のMicrosoft Ignite 2024でモダンワークのカテゴリとして、M365 Copilotと連携した働き方が紹介されていました。
Microsoftソリューションパートナー 「モダンワーク(Modern Work)」を獲得
興味のある方は上記の記事をご覧下さい。
Microsoft LoopはMermaid記法 がサポートされているため、Loop上で図と連動して修正することが出来ます。
「+新規作成」-「ページ」をクリックします。
ページで「/」 を入力すると、入力候補が表示されます。候補から「Mermaid」を選びます。
Mermaidのサンプルコードが表示されます。
以下のようにコードを書き換えると、プレビュー(図)に反映されます。
一方で、プレビューは編集できないため、図の方を変更し、コードに反映させるといったことはできませんでした。
右上の「…」(エクスポートオプション)をクリックすると、プレビューをPNGとしてダウンロードすることができます。
今回は、"Mermaid記法" で作成したフローチャートやシーケンス図をMicrosoft 365 Copilot (以降 M365 Copilot と呼称)に読み込ませ、それらの図について質問することで、適切な回答が得られるかを検証します。
Mermaid記法とは
テキストベースでダイアグラムやフローチャートを作成するためのツールです。複雑な描画ソフトウェアを使わなくても、簡単なテキスト記述だけで、以下のような様々な種類の図を自動的に生成できます。
- フローチャート(Flow Chart)
- シーケンス図(Sequence Diagram)
- ガントチャート(Gantt Chart)
- 円グラフ(Pie Chart)
Mermaid記法でフローチャート図を記載した例
flowchart TD
A[開始] --> B{処理}
B --> C[条件分岐]
C --> |Yes| D[成功]
C --> |No| E[失敗]
D --> F[終了]
E --> F
A[開始] --> B{処理}
B --> C[条件分岐]
C --> |Yes| D[成功]
C --> |No| E[失敗]
D --> F[終了]
E --> F

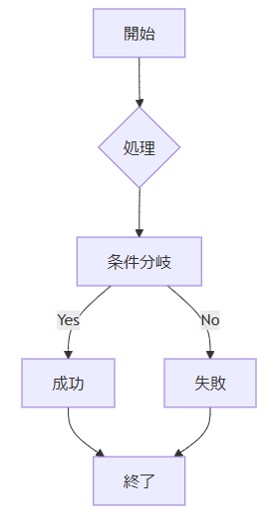

フローチャート図で表した場合
Mermaid記法のフローチャートを作成する方法
Mermaid記法は独特な構文であるため、1から記述するのは難しく感じました。そこで、Microsoft 365 Copilotに指示を出し、フローチャートの作成が可能かどうかを検証しました。
Copilotにフローチャートのサンプル作成を依頼したところ、以下のような回答が得られました。
- M365 Copilotに指示した内容

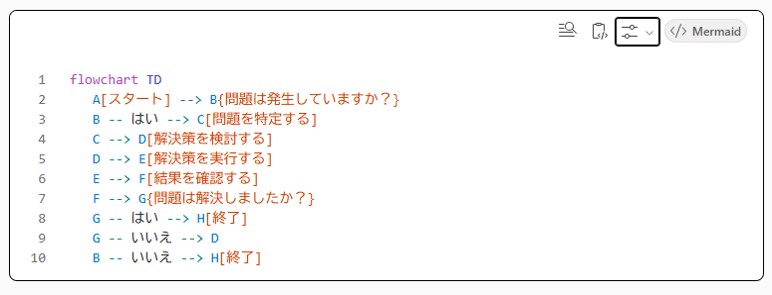

- M365 Copilotの回答
この様に知識が無くてもM365 Copilotのサポートを受けることでMermaid記法でフローチャートを作成することが出来ました。
Mermaid記法のシーケンス図を作成する方法
フローチャートと同様にシーケンス図のサンプル作成をM365 Copilotに依頼します。
- M365 Copilotに指示した内容
- M365 Copilotの回答
プレビュー / コード を切替えた場合
sequenceDiagram
participant ユーザー
participant ブラウザ
participant サーバー
participant データベース
ユーザー->>ブラウザ: ページを開く
ブラウザ->>サーバー: HTTPリクエスト送信
サーバー->>データベース: データ取得要求
データベース-->>サーバー: データ返却
サーバー-->>ブラウザ: HTMLレスポンス返却
ブラウザ-->>ユーザー: ページ表示
participant ユーザー
participant ブラウザ
participant サーバー
participant データベース
ユーザー->>ブラウザ: ページを開く
ブラウザ->>サーバー: HTTPリクエスト送信
サーバー->>データベース: データ取得要求
データベース-->>サーバー: データ返却
サーバー-->>ブラウザ: HTMLレスポンス返却
ブラウザ-->>ユーザー: ページ表示
フローチャートと同様に、Microsoft 365 Copilotのサポートを活用することで、Mermaid記法によるシーケンス図の作成も可能であることを確認しました。
Mermaid形式のコードを修正したい場合
M365 Copilotへの依頼内容によっては、期待していた結果と少し異なる場合があります。「修正したいけど、またCopilotに指示するのは面倒…」
そんな時は、Microsoft Loopの機能を活用することで、再依頼せずにその場で内容を修正することが可能です。
※Microsoft Loopの詳細については、Microsoft公式サイトをご参照ください。
Microsoft Loop の概要
また、Microsoft Loopは昨年のMicrosoft Ignite 2024でモダンワークのカテゴリとして、M365 Copilotと連携した働き方が紹介されていました。
Microsoftソリューションパートナー 「モダンワーク(Modern Work)」を獲得
興味のある方は上記の記事をご覧下さい。
Microsoft LoopはMermaid記法 がサポートされているため、Loop上で図と連動して修正することが出来ます。
「+新規作成」-「ページ」をクリックします。

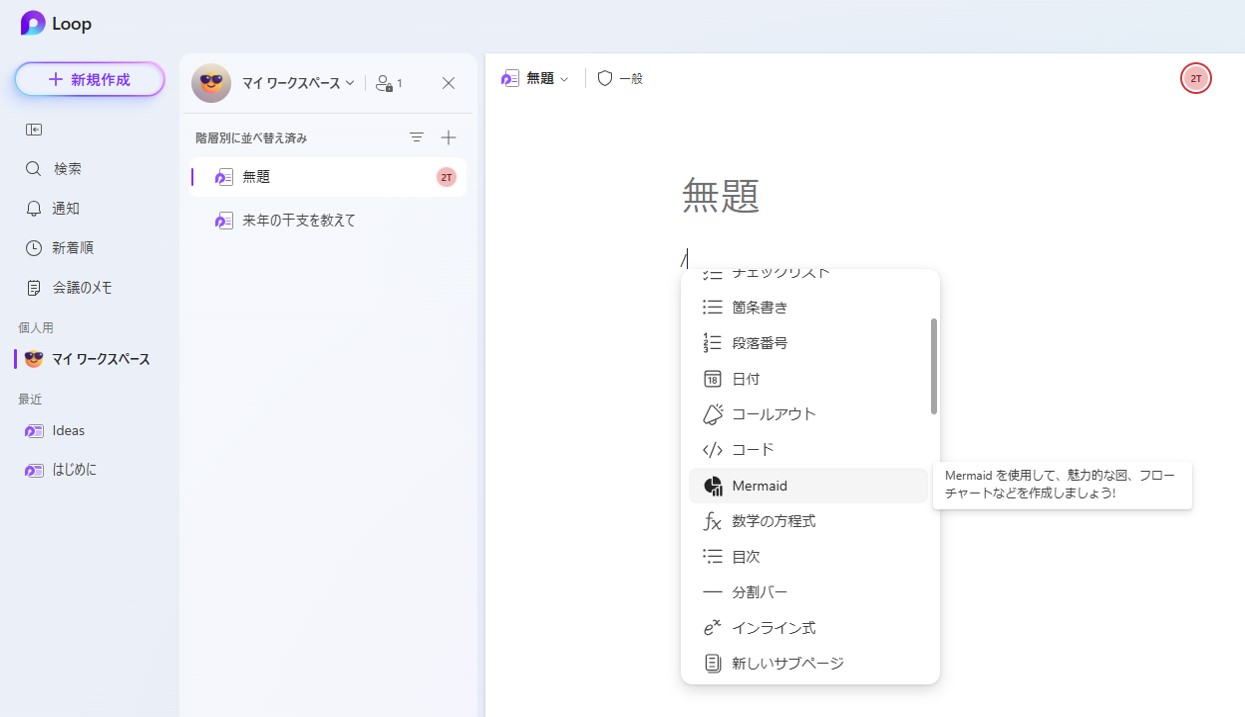

ページで「/」 を入力すると、入力候補が表示されます。候補から「Mermaid」を選びます。

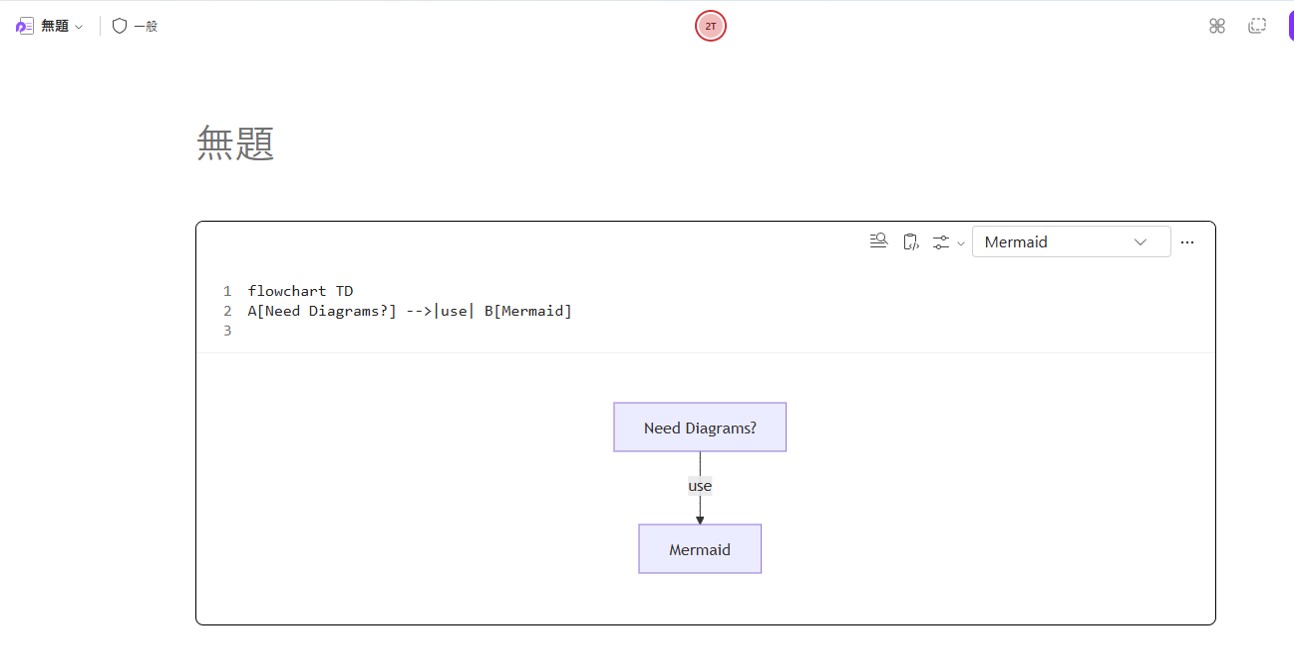

Mermaidのサンプルコードが表示されます。

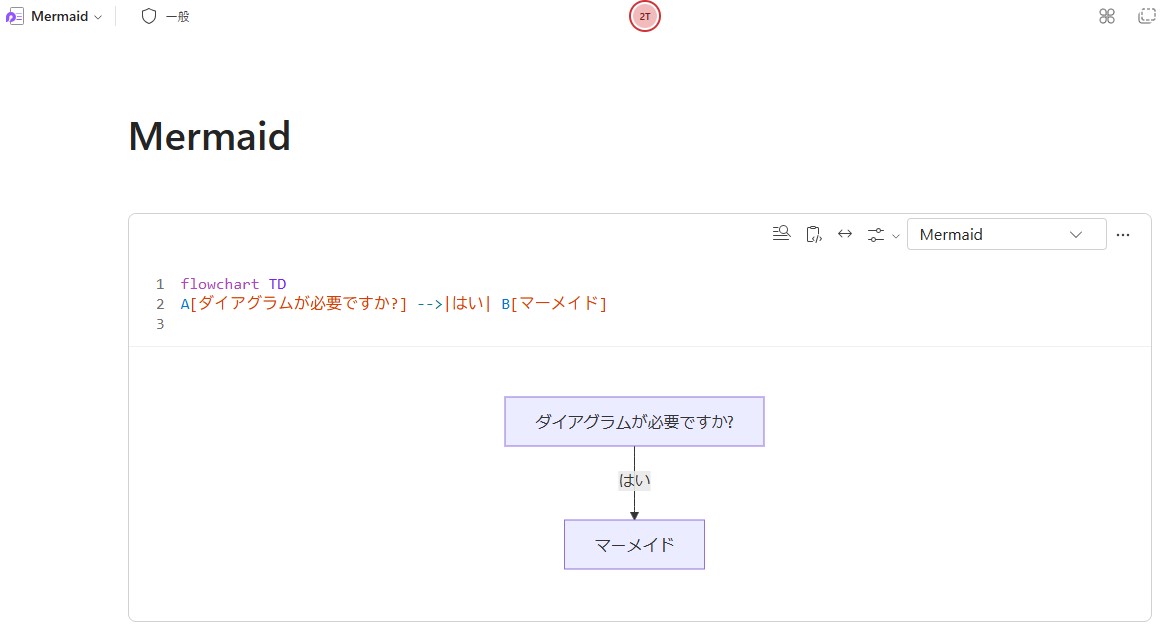

以下のようにコードを書き換えると、プレビュー(図)に反映されます。
一方で、プレビューは編集できないため、図の方を変更し、コードに反映させるといったことはできませんでした。

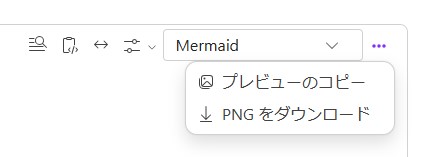

右上の「…」(エクスポートオプション)をクリックすると、プレビューをPNGとしてダウンロードすることができます。
M365 Copilotに読み込ませる

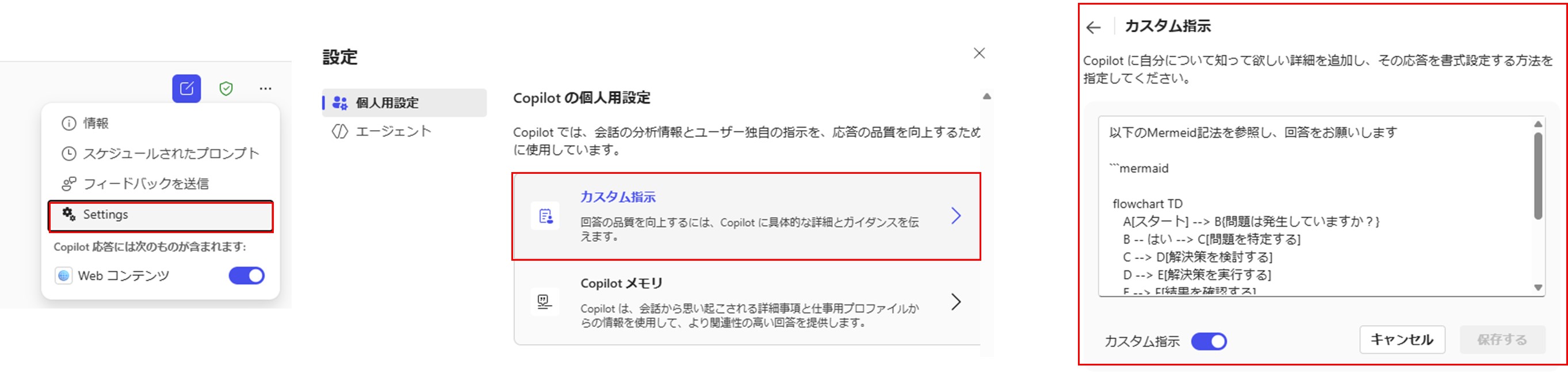

作成したフローチャートおよびシーケンス図の "Mermaid記法" を読み込ませます。M365 Copilot に読み込ませた後の動作検証
- フローチャート
- M365 Copilotに次のように質問をしてみます。

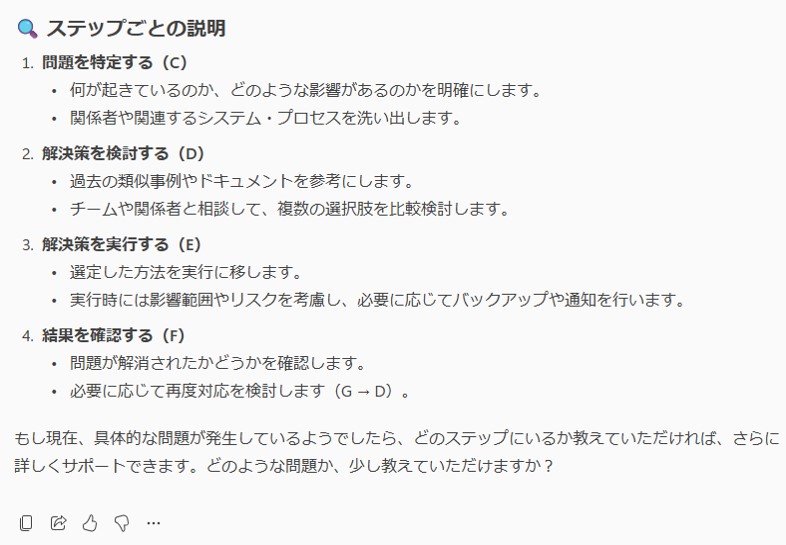

- 以下の回答を得ることができました。
- シーケンス図
- M365 Copilotに次のように質問をしてみます。

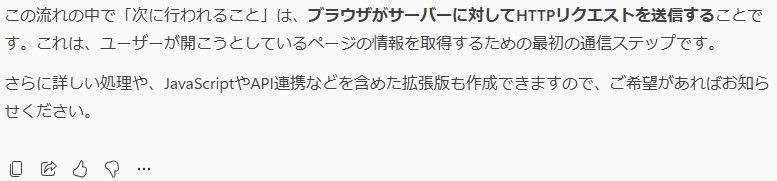

- 以下の回答を得ることができました。
まとめ
いかがでしょうか、本記事では、M365 Copilotにフローチャートやシーケンス図を読み込ませ、ステップに応じて適切な回答を得る方法をご紹介しました。
このアプローチにより、特例状況における正しい対応手順の確認(トラブルシューティング)や、新入社員向けに、会社の業務フローを説明する際に役立てることができます。
